●產品介紹
FGDM系列鍋爐脈沖袋式除塵器是我司新技術成果。該設備是一種處理風量大，消灰效果好、運行可靠的單元組合式除塵設備。
工作原理
含塵氣體由導流管進入各單元灰斗，在灰斗導流系統的引導下大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流進入中箱體過濾區，過濾后的清凈氣體透過濾袋，經上箱體、提升閥、排風管排出。隨著過濾的進行，當濾袋表面粉塵聚集達到一定量時，由清灰控制裝置按設定的程序關閉提升閥，打開電磁脈沖閥噴吹，抖落濾袋上的粉塵，落入灰斗經卸灰閥排出。
該系列除塵器設有旁路煙道，當鍋爐(或焚燒爐)啟動時，開啟旁路煙道，以防止點火時投油燃燒不好，油粘在濾袋上，遇明火將濾袋燒毀。當鍋爐發生事故排煙溫度超過濾袋允許溫度時，開啟旁路。
該系列除塵器還設有檢漏裝置，由多個探頭(每倉室1個)，同時在灰斗設有空氣炮。
基本結構
FGDM系列鍋爐脈沖袋式除塵器由箱體組裝、濾袋總成、導流裝置、脈沖噴吹系統、出灰系統、控制系統，離線保護系統等組成。

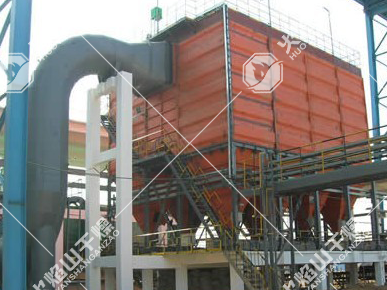

●細節展示
●產品優勢
1、除塵器進口法蘭以?xún)?nèi)由我公司設計供貨，并帶配法蘭。
2、除塵器支腳、底板以上由我公司設計供貨，采用土建式、無支腿。
3、除塵器輸灰設備一般由我公司設計供貨，特殊情況由除塵器系統工藝設計定。
4、除塵器本體防雷接地，照明由我公司設計，由用戶承擔。
5、本體及過濾系統：本體、濾袋、籠架、離線閥、手動切換閥。
6、清灰系統：電磁脈沖閥、脈沖控制儀、噴吹系統。
7、卸灰系統：清堵空氣炮、卸灰閥、插板閥、灰斗加熱系統。
8、保護系統：旁路閥、檢漏裝置。
9、控制系統：差壓計、測溫儀、料位計、主控柜、現場控制柜。
●技術參數
型號 技術參數 | FGDM-2 | FGDM-4 | FGDM-6.5 | FGDM-10 | FGDM-15 | ||||
配用鍋爐（t/h） | 2 | 4 | 6.5 | 10 | 15 | ||||
處理風量（m3/h） | 6000 | 12000 | 18000 | 30000 | 45000 | ||||
過濾風速（m/min） | 0.8-1 | 1-1.2 | |||||||
總過濾面積（m2） | 128 | 256 | 375 | 548 | 823 | ||||
凈過濾面積（m2） | 96 | 192 | 288 | 411 | 617 | ||||
濾袋總數（條） | 128 | 256 | 375 | 224 | 336 | ||||
濾袋規格（直徑×長度mm） | φ130×2450 | φ130×6000 | |||||||
濾袋材質 | 德國BWF進口賴登滌綸針刺氈濾料（PPS/PPS504CS17，聚苯硫醚，防水防油處理） | ||||||||
室數（個） | 4 | 4 | 4 | 4 | 4 | ||||
脈沖閥數量（個） | 4 | 4 | 4 | 16 | 24 | ||||
脈沖閥規格（寸） | 2.5 | 3 | 3 | ||||||
袋籠材質 | Q235鍍鋅處理或304不銹鋼 | ||||||||
設備阻力 | 1470-1770 | ||||||||
進口濃度（g/Nm3） | ≤200 | ||||||||
適應溫度（℃） | ≤190 | ||||||||
出口濃度（mg/Nm3） | ≤50 | ||||||||
耐壓等級（KPa） | -8-6 | ||||||||
漏風率（%） | ≤2 | ||||||||
離線閥數量（個） | 4 | 4 | 4 | 4 | 4 | ||||
旁路閥數量（個） | 1 | 1 | 1 | 1 | 1 | ||||
卸灰閥規格 | YJD-16 | YJD-5 | YJD-16 | YJD-16 | YJD-16 | ||||
卸灰閥數量（個） | 1 | 2 | 2 | 4 | 4 | ||||
插板閥數量（個） | 1 | 2 | 2 | 4 | 4 | ||||
空氣炮數量（套） | 1 | 2 | 2 | 4 | 4 | ||||
保溫面積（m2） | 41 | 94 | 120 | 140 | 175 | ||||
壓氣耗量（m3/min） | 0.37 | 1.2 | 1.2 | 1.8 | 2.4 | ||||
設備重量 | 4400 | 8300 | 9700 | 20500 | 25000 | ||||
型號 技術參數 | FGDM-20 | FGDM-35 | FGDM-75 | FGDM-130 | FGDM-220 | ||
配用鍋爐（t/h） | 20 | 35 | 75 | 130 | 220 | ||
處理風量（m3/h） | 60000 | 110000 | 180000 | 220000 | 420000 | ||
過濾風速（m/min） | 1-1.2 | ||||||
總過濾面積（m2） | 1096 | 1920 | 3024 | 3780 | 6720 | ||
凈過濾面積（m2） | 822 | 1440 | 2520 | 3150 | 5880 | ||
濾袋總數（條） | 448 | 764 | 1008 | 1260 | 2240 | ||
濾袋規格（直徑×長度mm） | φ130×6000 | φ130×6000 | |||||
濾袋材質 | 德國BWF進口賴登滌綸針刺氈濾料（PPS/PPS504CS17，聚苯硫醚，防水防油處理） | ||||||
室數（個） | 4 | 4 | 6 | 6 | 6 | ||
脈沖閥數量（個） | 32 | 56 | 72 | 90 | 160 | ||
脈沖閥規格（寸） | 3 | ||||||
袋籠材質 | Q235鍍鋅處理或304不銹鋼 | ||||||
設備阻力 | 1470-1770 | ||||||
進口濃度（g/Nm3） | ≤200 | ||||||
適應溫度（℃） | ≤190 | ||||||
出口濃度（mg/Nm3） | ≤50 | ||||||
耐壓等級（KPa） | -8-6 | ||||||
漏風率（%） | ≤2 | ||||||
離線閥數量（個） | 4 | 4 | 6 | 6 | 8 | ||
旁路閥數量（個） | 1 | 1 | 2 | 2 | 3 | ||
卸灰閥規格 | YJD-16 | YJD-25 | YJD-25 | YJD-25 | YJD-25 | ||
卸灰閥數量（個） | 4 | 4 | 6 | 6 | 8 | ||
插板閥數量（個） | 4 | 4 | 6 | 6 | 8 | ||
空氣炮數量（套） | 4 | 4 | 6 | 6 | 8 | ||
保溫面積（m2） | 196 | 247 | 307 | 337 | 588 | ||
壓氣耗量（m3/min） | 3.6 | 7 | 12 | 14.3 | 28 | ||
設備重量 | 36000 | 65000 | 111000 | 136000 | 252000 | ||
●主要用途
廣泛應用于電力、冶金、建材、化工等行業的鍋爐、爐窯、垃圾焚燒的煙氣除塵及物料回收。
